前回までのあらすじ

赤ちゃん誕生

宮沢さん「ショウチャン」で大暴れ

さて、なまぬるい冗談はこのくらいにして、前回VPOKEを使ってどうにかこうにか横線をひいてみた。というのも、MSXは横８ピクセルずつでVpokeを処理するようなので、横線が何にも考えずにひけるからであった。

その後調査は続き、VPOKEで８１９２を刺激するのと同時に、ゼロからの座標を刺激するとドットの表現に変化がみられることが明らかになった。

ほらな

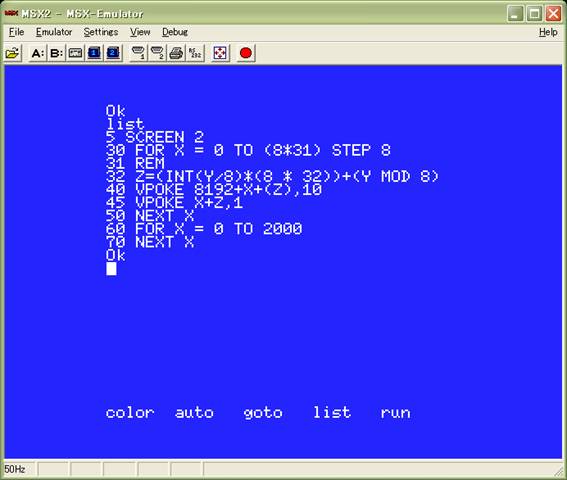

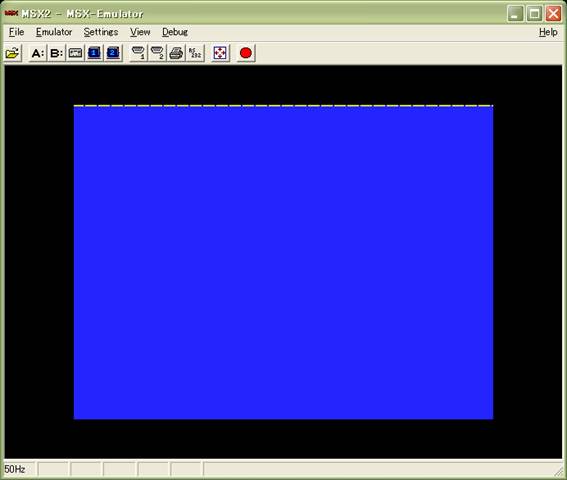

４５行目に１を入れると１ドットぶん穴があいたようになった

じゃ２だとどうなるんだ

とくに変化が見られないのか、はたまた１ドットぶんずれてるのか

思い切って２５５にしたらどうなるか

何も出ない２５４ではどうか

こんな感じ。おそらくゼロから２５５の間で何らかのビット表現ができるのだと予想する。

こういうことはよくあることだ。横８ピクセルで、点のあるなしを表現したい。ある・かない、かは二種類なので、１ピクセルごとに２二種類の情報が必要ということになる。

A)８ピクセルがすべて塗りつぶしだったらこうなるはずだ

■■■■■■■■

B)８ピクセルがすべて白紙だったらこうなるはずだ

□□□□□□□□

２５５を指定したら何も表示されなかったのでB)はおそらく２５５だろう

予想としてはゼロがAのすべて塗りつぶしであろうと思われる。直線が表示されれば、すべて情報が塗りつぶされているという事になるだろう。

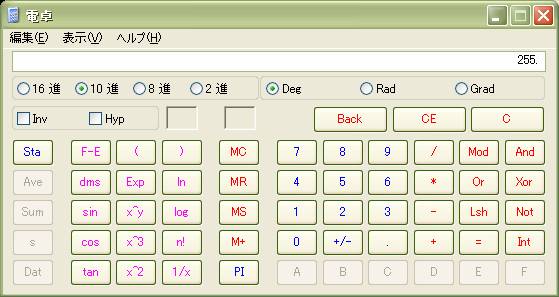

ということで２５５を二進数であらわす

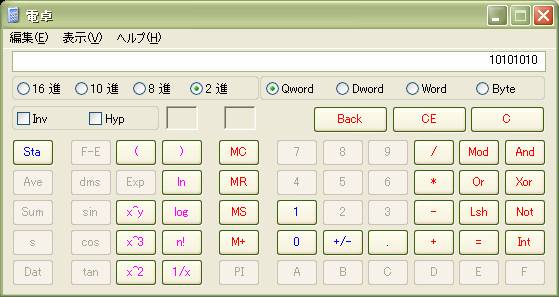

すると、１１１１１１１１と１が八つ並んでいる。１を色を塗らないという意味であるとかい解釈して、今度はまだら模様をイメージして、二進数で１とゼロを交互にならべてみる

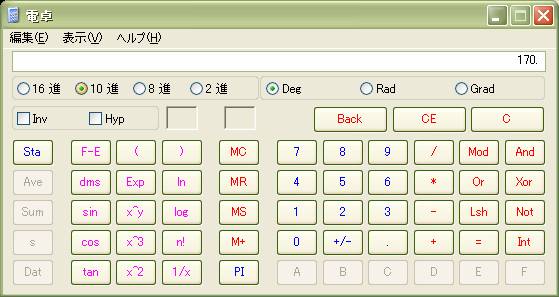

それを十進数であらわすとこうだ

ということで、Vpokeで刺激する値を１７０としてみた

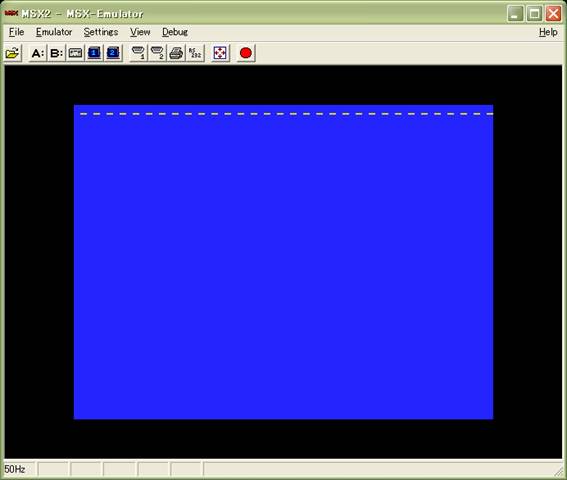

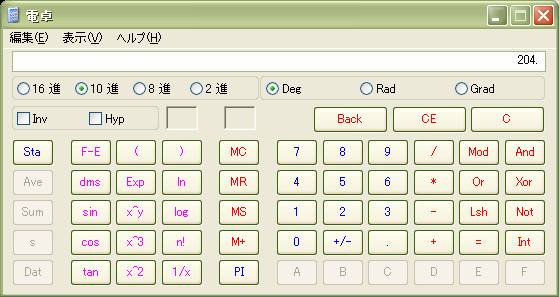

予想通りの結果となったところで、今度は２ドットづつの点線をつくることをかんがえて、二進数を作る

ビンゴ。

今、二進数電卓で、０と１を八つ並べて、それを十進数になおしたものをVPOKEで送れば、望んだイメージが得られるのがわかった。

点を一つだけ打つ場合

■■■■■■■■　＝　０

□□□□□□□□　＝　２５５

これの応用から、一つだけ点を打つ数値が以下のようにして割り出せる。

２５４（１１１１１１１０）、２５３（１１１１１１０１）、２５１、・・・・・１９１、１２７

これは

２５４（２５５−１）、２５３（２５５−２）、２５１（２５５−４）、・・・・１９１（２５５−６４）、１２７（２５５−１２８）

という計算式に対応している。

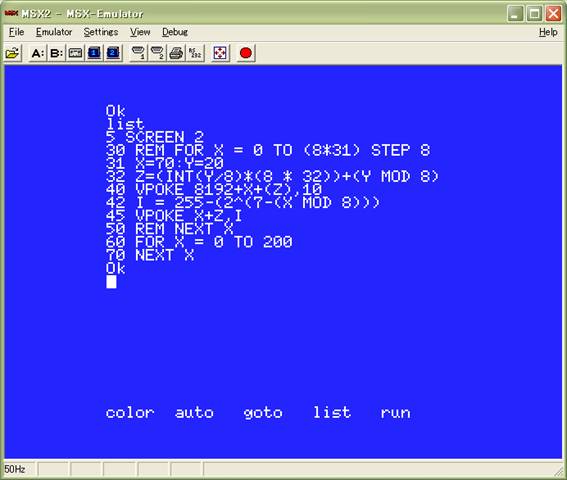

またここにできあがったものを用意してある。これでX,Y好きな場所に点を一つ打つことができる

これで好きな場所に点をうてるわけだ、いろいろ問題はあるだろうが、最初につくった円を書くプログラムと合成させてみたい。

以下、CMの後とんでもない結果に

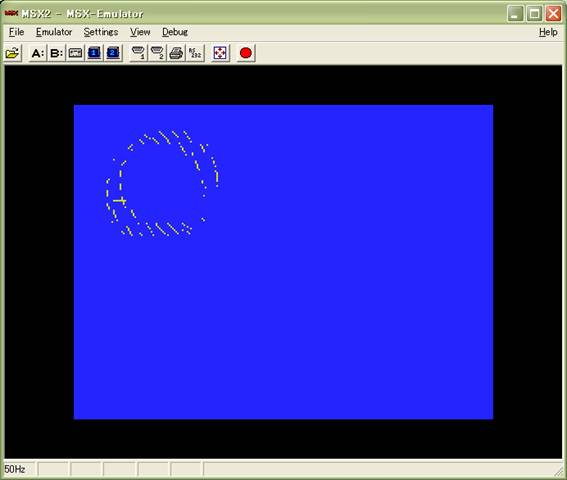

なんじゃこりゃ

ブー

小数点かなんかが悪さをしているのかと思って小数点をまるめてみたが、結果はかわらない

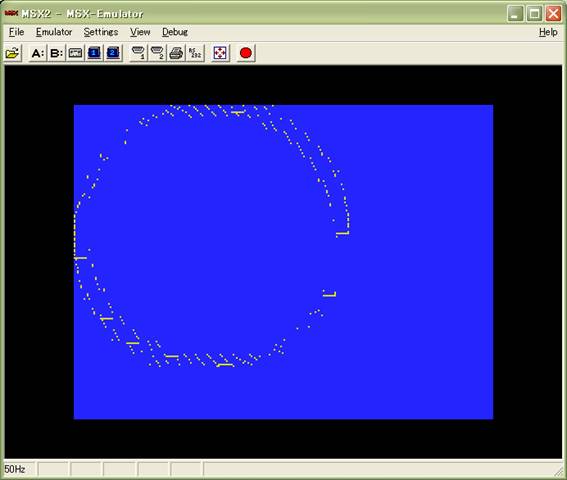

どうもXの算出を間違えているようだな。もともと予想している問題でSINの結果が同じ

Y軸じょうにあれば、点のぬけおちが発生するだろうという予想はあったが、それとはまったく関係のないところで、なんかミスっているようだ。どうもこの点のばらつきを見たところ、はじっこのデータの計算のさいになにかがまちがってしまっているようだ。

また、この描画速度が残念ながらまったく改善されていない。これについてもアイデアはあるが、ぜんぜんかわらないというのはちょっとガックリ。
